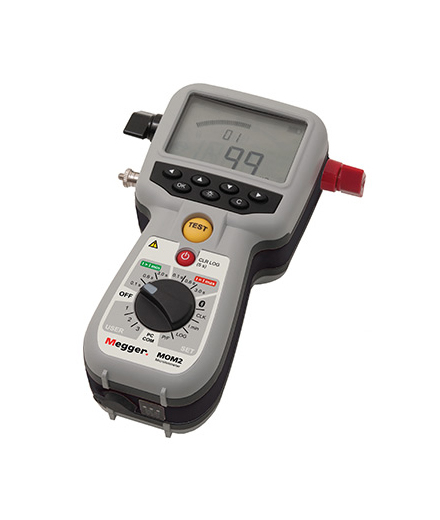

MOM2微欧计

MOM2微欧计产品简介: •MOM2是为测试断路器触点、母线连接和其他大电流连接而设计,设计理念包括安全性、易于使用性和多功能性 •微欧表可在任何需要高精度地测量低电阻的场合使用 •MOM2采用了一个超级电容,用以产生大电流输出。超级电容与传统的电容相比能储存更多的能量,并且由于内阻较低,在放电过程中能传递更大的电流 •在测试过程中,电容通过被测物体放电。流过试样的电流和电压下降被持续和同步地采样。从每一个采样点计算出电阻,然后平均起来得到一个*终值 •使用MOM2可以根据双接地方法进行测试。这

MOM2微欧计产品简介:

MOM2是为测试断路器触点、母线连接和其他大电流连接而设计,设计理念包括安全性、易于使用性和多功能性
微欧表可在任何需要高精度地测量低电阻的场合使用
MOM2采用了一个超级电容,用以产生大电流输出。超级电容与传统的电容相比能储存更多的能量,并且由于内阻较低,在放电过程中能传递更大的电流
在测试过程中,电容通过被测物体放电。流过试样的电流和电压下降被持续和同步地采样。从每一个采样点计算出电阻,然后平均起来得到一个*终值
使用MOM2可以根据双接地方法进行测试。这表示测试样品可以在测试过程中两端接地,保证测试过程的安全、简单和迅速
MOM2的坚固和轻巧使它成为适合于现场测试的手提仪器。仪器有一个牢固的橡胶皮套,使其更加耐用。MOM2可以使用一整天而不需要重新充电。它可以存储190个测试值并且通过蓝牙将测试数据传到PC



MOM2微欧计产品描述:

1.电流输出端 (-)
2.电流输出端 (+)
3.显示屏
显示屏提供了模拟圆弧和双数字读数:
▪模拟圆弧 :
显示了电容的电量水平
▪双数字显示 :
大的主数字读数使所有主要测试结果清晰可见
第二个数字显示为额外数据.
4.接地端
5.导航键和屏幕设置键
6.测试按钮
7.待机/启动(短按触发)
清除记录(长按5秒)
8.功能选择


9.电压(-)测试导线接口
10.电压(+)测试导线接口和trig功能
11.电池充电器接口
12.电池充电器指示







MOM2微欧计产品特点:

MOM2测试系统可用于许多应用。*常见的*是测试低压、中压和高压断路器的接触电阻,以及母线连接和其他大电流的连接点
如果接触电阻太大,*会加大功率损耗使温度升高,造成严重的问题。为了避免这些问题,应定期检测电阻
10 kA时0.1 mΩ电阻使功率损耗达到10 kW。一个点上有这样的功率损耗在必然导致温度的升高,造成过热和前期故障

下表叙述了在大电流情况下低电阻的重要性

电流
接触电阻
功率损耗
10KA
1MΩ
100KW
10KA
0.1MΩ
10KW
1KA
1MΩ
1KW
1KA
0.1MΩ
100W



4线开尔文(Kelvin)测试

开尔文探头(包含在BD-59090内)在4线开尔文测试中被使用。这是测试电阻连续性,确保所有接触和导线电阻得到补偿的方法,大大加强了测试的精度。每一个开尔文探头装有两个末端,一个用于产生电流,另一个用于测量微弱的电压存在
开尔文夹钳(包含在BD-59092内)使用相同的原理

双“探头”末端,显示弹簧中心末端



MOM2微欧计产品应用:

断路器测试
„„  断路器触点测试
„  断路器连接测试
母线测试
„  母线连接点测试
„  连接测试
所有需要测试电阻的大电流场合
„„开关
„隔离设备
„安全接地连接
焊点
„熔丝
„电缆

手持探头,将开尔文夹夹到断路器上,按下trig/TEST按钮。有一个信号指示测试通过或失败,测试结果被记录在仪器内,稍后可存储到电脑

传统的从地面进行测试。通过存在的接地电缆进行电流注入,需要选配电缆套件。可选的套件有5米、10米和15米电缆


双接地

许多电力公司规定在变电站发生故障时要保持安全接地的位置,因此,MOM2在设计时考虑到了这种限制。双接地意味着在测试过程中被测样品两端同时接地,使测试更加简单、安全和快速。这样*可以减少在变电站里所花的时间,将精力集中在测试上而不是设备上

两端接地的断路器测试,双接地技术

*小电流发生: 可选50A/100A,电阻≦2 mΩ
通过/失败: 可设置1 μΩ-- 1999 mΩ
测量次数: *小电流为50A时2200次,*小电流为100A时800次
抗干扰: OK
范围: 0-1000 mΩ
范围选择: 自动
分辨率: 0 – 999 μΩ 1 μΩ; 1.0 – 9.99 mΩ 0.01 mΩ;
10.0 – 99.9 mΩ 0.1 mΩ; 100 – 1000 mΩ 1 mΩ
精度: 0 – 1999 μΩ ±1 % 读数 ±1 分辨率
2 – 1000 mΩ ±2 % 读数 ±1 分辨率
输出电流: > 100 A DC (R < 2 mΩ)
输出电压: 2.5VDC
持续输出时间: 0.1s,0.6s,3s可选
输入电压: ±3 VDC
触发输入: 不高于8VDC
数据容量: 190组
数据内容: 标签,*大电流,*小电流,限制电流,阻抗,测量时间,通过/失败条件
通讯: 蓝牙
电池容量: 2700mAH
充电时间: 4小时
尺寸: 217×92×72mm
重量: 1.0kg
环境
应用场合: 仪器可在高压变电站和工业环境

下使用
温度
操作: -20ºC 到 +50°C (-4°F 到

+122°F) *)
储存: -40ºC 到 +70ºC (-40°F 到

+158°F)
相对湿度 %RH: 5%-95%, 不凝结
污染等级: 2
冲击: IEC 60068-2-27
震动: IEC 60068-2-6
运输: ISTA 2A
*)电池操作温度为0℃到+50℃(32°F到122°F) 电池充电温度为+10℃到+40℃(50°F+104°F)
CE-标识:
EMC: 2004/108/EC
LVD: 2006/95/EC
常规:
电池功率: AA (HR6) 2700 mAh NiMH 镍氢 电池,5节
充电时间: < 12 小时
25°C 典型充电时间: 3 小时
充电器:
电源电压: 100 - 250 V AC, 50 / 60 Hz
功率: 60 W
保护: 防止错误电池型号,高温低温保护
时钟电池寿命: ≥10 年
声音反馈: 不同的蜂鸣器声音
用户预设: 3
现场校正:
封装: IP54
大小 (接线柱除外): 217 x 104 x 72 mm
8.5 x 4.1 x 2.8 in
重量: 仪器重 1.0 kg (2.2 lbs)
连携带箱和配件重 5.0 kg (11 lbs)
